回流焊工作原理:回流焊是smt技能使用非常多的一种生产工艺。回流焊首要适用于外表贴装元器件与印制板的焊接,通过从头熔化预先分配到印制板焊盘上的膏状软钎焊料,结束外表贴装元器件焊端或引脚与印制板焊盘间机械与电气连接的软钎焊,然后结束具有定可靠性的电路功用。回流焊是英文reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料,实现表面组装元器件焊端或引脚与印制板焊盘间机械与电气连接的软钎焊。回流焊是将元器件焊接到pcb板材上,回流焊是对表面帖装器件的。回流焊是靠热气流对焊点的作用,胶状的焊剂在定的高温气流下进行物理反应达到smd的焊接;所以叫“回流焊”是因为气体在焊机内循环流动产生高温达到焊接目的深圳市伟鼎自动化科技有限公司致力于回流炉产品研发,有需求可以来电咨询!家通常建议tal越短越好,不过大多数的焊膏要求tal短至少需30秒。山西一体化回流焊机械结构

山西一体化回流焊机械结构,回流焊

回流焊的发展及加热原理:在smt的发展过程中,回流焊设备先后经过了气相回流焊、热板回流焊、红外回流焊和热风回流焊等几个发展阶段。气相回流焊、热板回流焊基本没有被普遍使用,红外回流焊也只只使用了几年的时间,二十世纪八十年代后期基本就以热风回流焊和热风 红外机型为主了。红外回流焊主要依靠红外线进行加热,由于红外线的颜色效应,使得pcba上不同部位存在较大的温度差。为了减少焊接过程中pcba的温度不均匀性,多使用“ramp-soak-spike”型的温度曲线,而随着全热风回流焊设备的使用,由于加热效率的提升和温度差的减小,逐渐改为“ramp-spike”型的温度曲线;全热风回流焊设备,热风的循环方式是从风口板吹出,再从炉子前后回去。pcba的受热过程一般为先表面后内部。热变形会导致热应力的产生,焊膏熔化时间的不同会导致焊接时间的变长;如果您对上述内容有任何疑问,请致电给深圳市伟鼎自动化科技有限公司!上海多功能回流焊出厂价格深圳市伟鼎自动化科技有限公司致力于回流炉产品研发及方案设计,有想法的可以致电喔.

山西一体化回流焊机械结构,回流焊

回流焊工艺特点(与波峰焊技术相比)与波峰焊不同,(1)要把元器件直接浸渍在熔融的焊料中,所以元器件受到的热冲击比较小。(2)由于回流焊加热方法不同,有时会施加给器件较大的热应力;(3)只需要在焊盘上施加焊料,并能控制焊料的施加量,避免了虚焊、桥接等焊接缺陷的产生,因此通过回流焊工艺的焊接质量好,可靠性高;(4)有自定位效应(selfalignment)当元器件贴放位置有一定偏离时,由于熔融焊料表面张力作用,当其全部焊端或引脚与相应焊盘同时被润湿时,在表面张力作用下自动被拉回到近似目标位置的现象;(5)焊料中不会混入不纯物,使用焊膏时,能正确地保证焊料的组分还可以采用局部加热热源,从而可在同一基板上,采用不同焊接工艺进行焊接。深圳市伟鼎自动化科技有限公司致力于回流炉产品研发及方案设计,有想法的可以致电喔!

回流焊注意事项:1、机体必须可靠接地2、专人负责操作传动链条7天加一次高温润滑油;3、红灯亮时,停止操作4、请勿将易燃,易爆的危险品靠近回流焊;5、请勿将手,身体伸入回流焊机内(机器工作时);6、请勿将异物在网上传送;7、机器轴承加高温润滑油每月1次;8、液晶显示器有延时功能,因此,关闭计算机前要将显示器先关闭;9、为避免炉膛清洗不当引起燃烧,严禁使用高挥发份溶剂清洗炉膛内外;10、发现机器有问题,不得擅自修理,必须及时通知设备管理人员处理。深圳市伟鼎自动化科技有限公司专注回流技术研发,有想法可以来点咨询深圳市伟鼎自动化科技有限公司致力于回流炉在所有smt的无缺陷应用,有需要可以联系我司!

山西一体化回流焊机械结构,回流焊

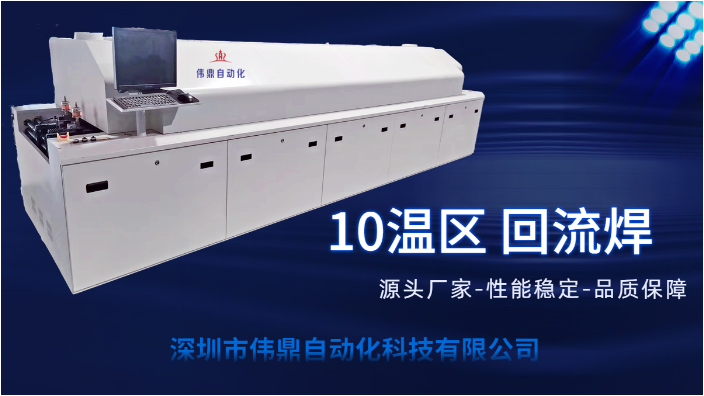

回流焊炉有几个温区及炉温设定技巧:回流焊炉有4个区,分为预热区、恒温区、融锡区和冷却区预热区:目的是为了加热pcb板,达到预热效果,使其可以与锡膏融合。但是这时候要控制升温速率,控制在适合的范围内,以免产生热冲击,造成电路板和元器件受损。预热区的升温斜率应小于3℃/sec,设定温度应在室温~130℃。恒温区:主要目的是使pcb电路板上面的元件的温度趋于稳定,尽量减少温差。恒温区的设定温度为130℃~160℃,恒温时间为60~120s。回流区:这一区间的温度是比较高的,使组件的温度上升至峰值温度。在回流焊其焊接峰值温度视所用锡膏的同而不同,一般我们建议使用为焊膏温度的熔点温度加20~40℃。峰值温度为210℃~230℃冷却区:这区间焊膏中的铅锡粉末已经熔化并充分润湿被连接表面,应该有尽可能快的速度来进行冷却,这样有助于得到明亮的焊点并有好的外形,也不会产生毛糙的焊点。冷却段降温速率一般为3~4℃/s冷却至75℃即可,降温斜率小于4℃/s。深圳市伟鼎自动化科技有限公司专注回流炉产品研发及方案设计,期待您的来电喔!深圳市伟鼎自动化科技有限公司致力于回流炉在所有smt的无缺陷应用,有需要可以联系我司。制造回流焊好选择

按回流焊加热区域可分为两大类。山西一体化回流焊机械结构

回流焊机工艺流程介绍回流焊加工的为表面贴装的板,其流程比较复杂,可分为两种:单面贴装、双面贴装。a:单面贴装:预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。b:双面贴装:a面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→b面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。回流焊的简单的流程是“丝印焊膏--贴片--回流焊,其关键是丝印的准确,对贴片是由机器的ppm来定良率,回流焊是要控制温度上升和高温度及下降温度曲线。”深圳市伟鼎自动化科技有限公司,专注回流技术,我们将竭诚为您服务!山西一体化回流焊机械结构
